Per funzionare SW ha bisogno di un collegamento tra l’uscita e l’ingresso della scheda audio, e il dispositivo da testare (DUT). Abbiamo tre tipi di collegamenti a secondo di cosa dobbiamo misurare, vediamoli:

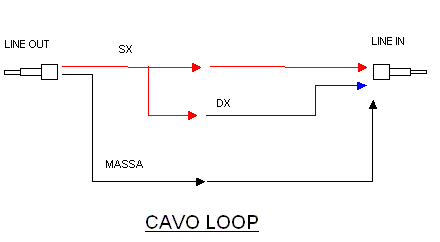

CAVO LOOP  è usato per calibrare la differenza dei canali della scheda audio e per settare i volumi

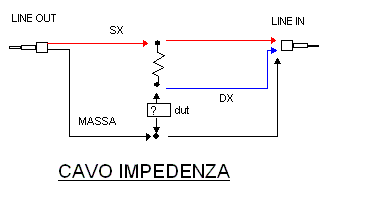

CAVO IMPEDENZA è usato per misurare l’impedenza degli altoparlanti, per calibrare SW e per misurare i valori di resistenze, induttori e condensatori.

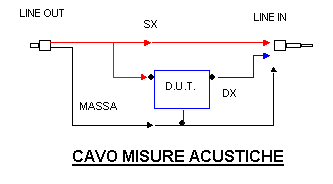

CAVO MISURE ACUSTICHE  è usato per misurare la risposta in frequenza .



Abbiamo ora due possibiltà per costruirci detti cavi: la prima è quella di usare uno scatolotto di metallo, forarlo, inserire vari connettori, interruttori etc., com'è ampiamente descritto nella home page di Eric Wallin e che illustro nella cartella a lui dedicata; oppure potete comprare una morsettiera, 2 metri di cavo bipolare schermato, 2 metri di cavo bipolare, 2 connettori mini-jack , dello stagno, un giravite e un po’ di pazienza!

Per prima cosa vi consiglio di usare un cavo bipolare schermato di discreto diametro, 2 x 0,75 mm, connettori di buona fattura e di mantenere corti i cavi che vanno collegati alla scheda audio, LINE IN e LINE OUT, mentre possiamo "abbondare" per la lunghezza del cavo che andrà collegato al DUT. Particolare attenzione va posta nella saldatura dei cavi ai mini-jack (quasi tutte le schede audio usano prese mini-jack): bisogna rispettare i canali! SW usa il canale sinistro come riferimento ed il canale destro per i dati; nelle foto sottostanti potete vedere come fare i collegamenti tenendo conto che il cavo rosso corrisponde al canale destro e i cavi bianchi al canale sinistro, mentre le due masse sono i cavi neri ed infine il cavo piatto colore azzurro chiaro è quello che si collega al DUT.

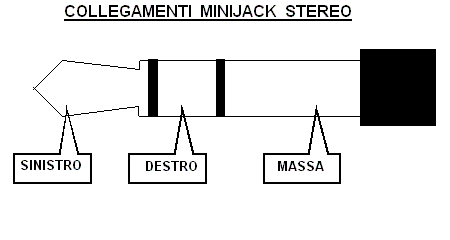

COLLEGAMENTI MINI JACK STEREO

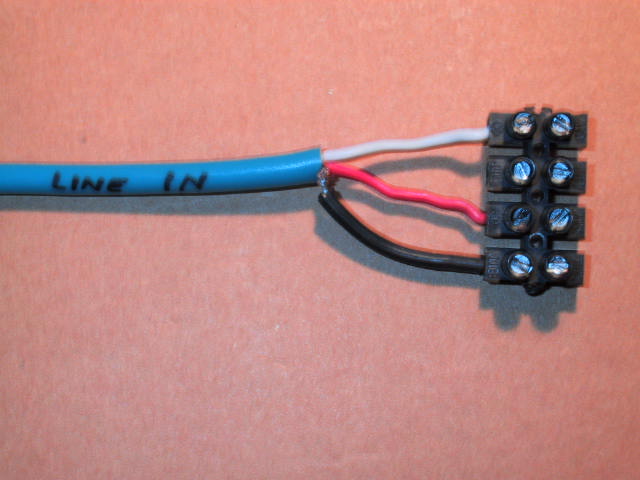

 CAVO LINE IN

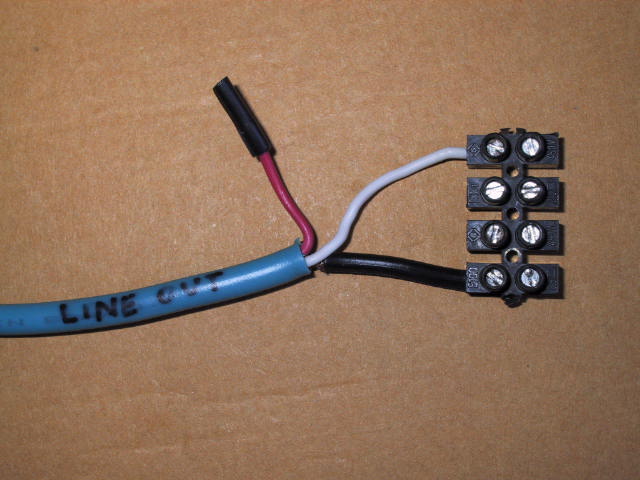

CAVO LINE OUT

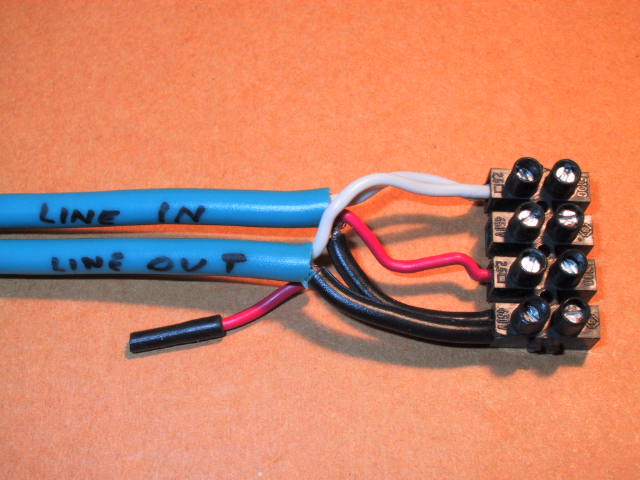

CAVO LINE IN + LINE OUT

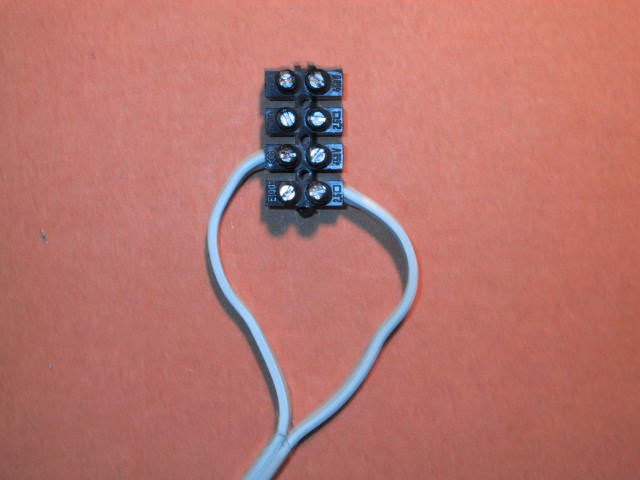

CAVO DUT

CAVO LINE IN + LINE OUT + DUT



Come potete vedere dalle foto il mio JIG (così si chiama l'accrocchio) è di facile realizzazione e ci permette sia di usarlo come cavo loop che come cavo impedenza con la semplice sostituzione di un filo con una resistenza.

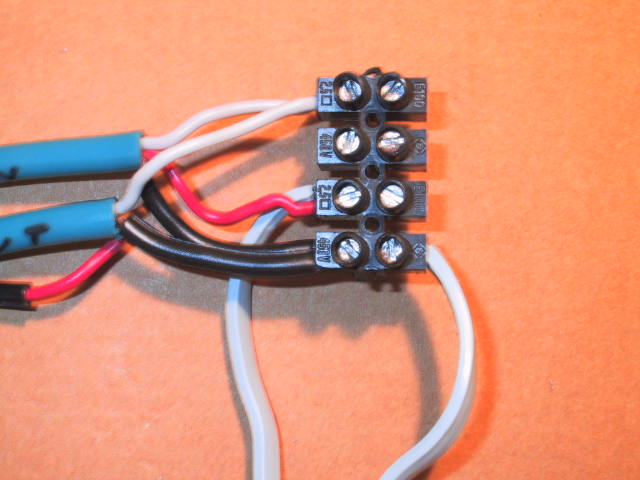

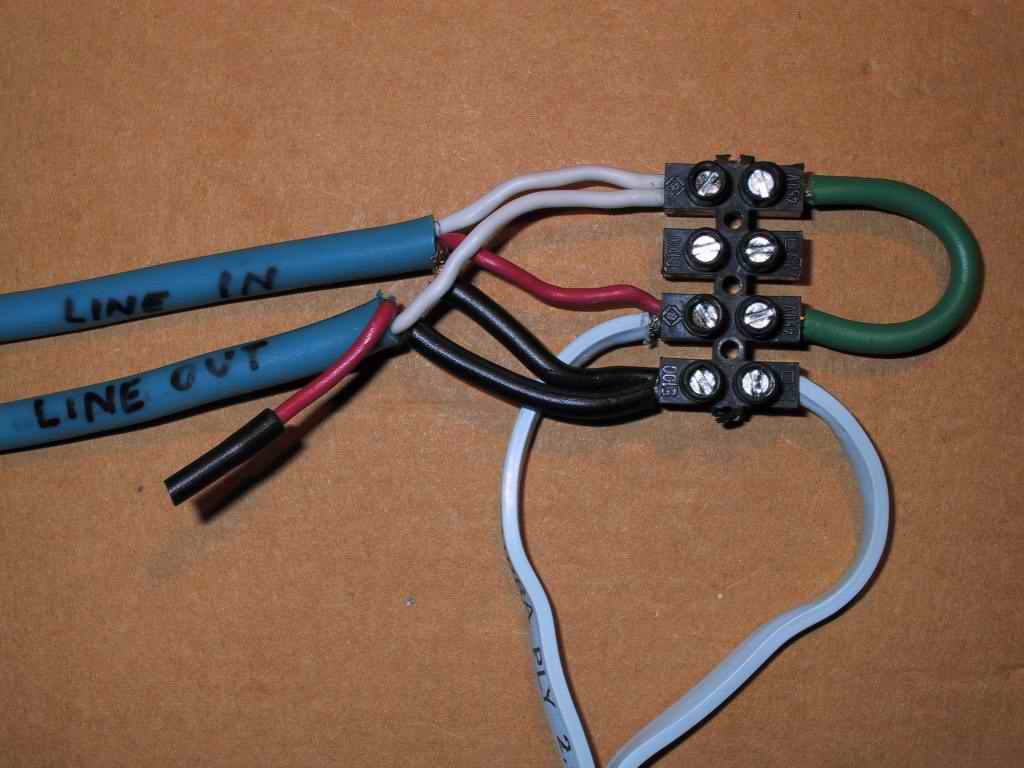

CAVO LOOP

Questo è il cavo di loop, che si ottiene collegando il cavetto verde che vedete nella foto

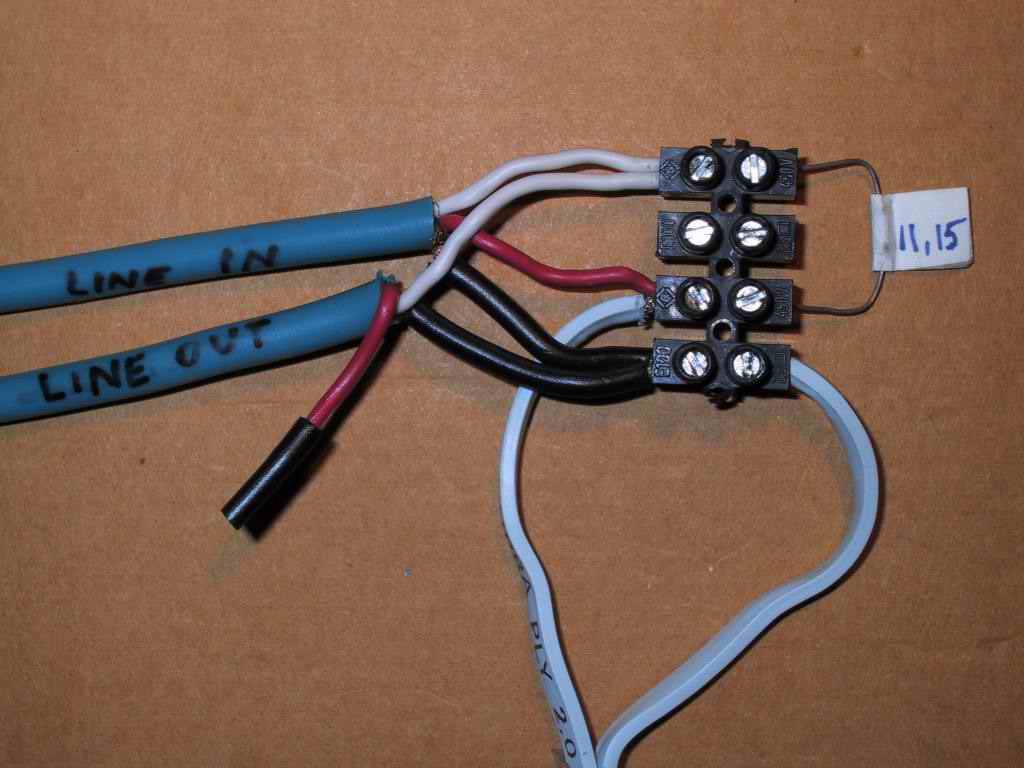

CAVO IMPEDENZA

Questo è il cavo che si usa per la misurazione dell'impedenza, che si ottiene collegando una resistenza (11,15 ohm nella foto)

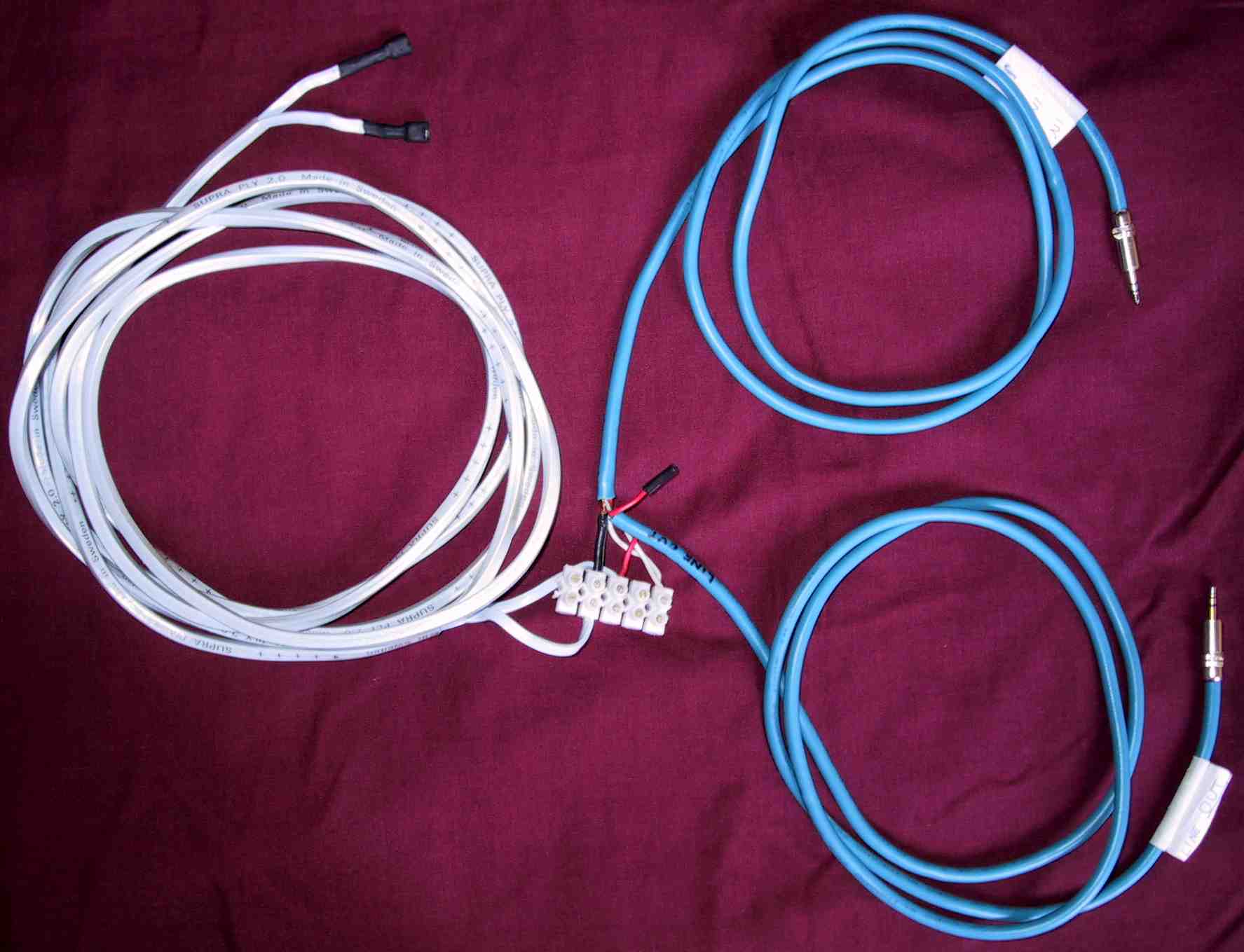

Questo e il JIG in Toto: i due cavi blu con i minijack sono quelli che vanno collegati alla scheda audio(LINE IN e LINE OUT) mentre il cavo azzurro chiaro con i due faston neri alle estremità si collega al dispositivo da testare (DUT)





Confrontando il mio JIG con quello proposto da Wallin si nota una maggior facilità di costruzione, però voglio farvi notare che non ci sono resistenze di caduta quindi ATTENZIONE: se l'uscita della vostra scheda audio è amplificata potete rischiare di bruciarla se non prestate la massima attenzione nella regolazione dei volumi; le schede audio attuali non sono amplificate e supportano, generalmente, 1,5-2 volt in ingresso quindi il problema sorge solo con le vecchie schede, tipo Sound Blaster AWE; comunque sia date un'occhiata alle caratteristiche tecniche per assicurarvi di non friggere la scheda audio!

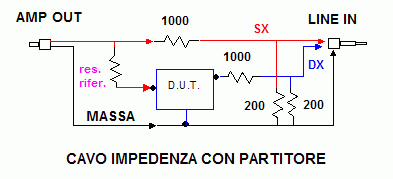

Altra cosa importante da notare, è la qualità dell'uscita della scheda audio pre-amplificata: essendo tale significa che è predisposta per funzionare con carichi ad alta impedenza, e non con le basse impedenze tipiche degli altoparlanti che vogliamo misurare. Questo può portare a far lavorare male lo stadio d’uscita della scheda stessa, introducendo distorsioni che altererebbero le misurazioni. In questi casi bisogna aggiungere una resistenza da 1.000 Ohm in serie al LINE OUT della SA oppure usare un amplificatore esterno con la consapevolezza del rischio di poter bruciare la SA a meno di non usare un partitore resistivo creato con due resistenze per canale (1.000 e 200 ohm):











Personalmente, se devo usare l’amplificatore per le misure d’impedenza, non faccio uso di partitore resistivo, per il semplice fatto che si lavora su piccoli segnali quindi dall’amplificatore dovranno uscire 0,3–0,7 volt, ben dentro le specifiche d’accettazione in ingresso della maggior parte delle schede audio; ovviamente non mi metto a ruotare all’impazzata la manopola del volume dell’ampli! Nel caso usiate un amplificatore, dovrete collegare il LINE OUT della scheda audio all’ingresso dell’ampli e la sua uscita come da schema; per evitare loop di massa che aumenterebbero il rumore nelle misurazioni, potete NON collegare la massa del LINE IN della scheda audio, solo dopo esservi assicurati che, nell’amplificatore, fra la massa della presa RCA d’ingresso ed il negativo d’uscita, con ampli spento, la resistenza sia uguale a zero.

Nel caso la scheda audio disponga di un modulo frontale, vi consiglio sempre di usare  le prese LINE IN e LINE OUT posteriori, ossia quelle presenti sulla scheda, questo perché il cavo che collega la scheda audio al modulo cattura il rumore generato all'interno del computer dai vari componenti ed in primis dall'alimentatore che è di tipo switching, ossia un piccolo generatore di disturbi.

Bene, passiamo alla fase importantissima del  settaggio dei volumi.
